Una resistencia o resistor es un componente eléctrico que ofrece resistencia al paso de la corriente.
Wikipedia: "Se opone al paso de la corriente."
Las resistencias son construidas de materiales poco conductores principalmente carbón mineral,
las de mayor potencia utilizan un arrollado metálico (Niquel-Cromo).
El valor de la resistencia se mide en ohmios representado por la letra Omega Ω,
Se utilizan 2 simbolos electrónicos:
En la práctica se define el valor sin letras para ohmios, para miles K de KiloOhmios,
y M para MegaOhmios o Millones de ohmios.
Para definir su valor normalmente se utiliza un código de colores.

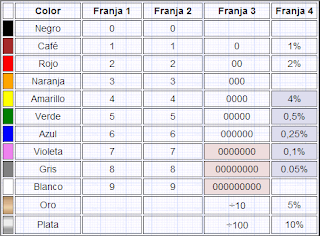

Para resistencias comunes (4 franjas):
Convertimos cada color en números los primeros 2 dígitos y el tercero es el "número de ceros", (7,8 y 9 ceros al final no recuerdo haber visto).
Cuando la tercer franja es oro se dividen los 2 primeros dígitos entre 10 y si es plata se dividen entre 100.
La cuarta franja representa la "tolerancia" o bien el porcentaje de variación que se puede dar, tanto para arriba como para abajo.
Cuando no tiene color donde debiera ir la cuarta franja la tolerancia es del 20% y solo es común en resistencias de carbón antiguas, en equipos a tubos.
El valor de tolerancia más común es 5% (oro), los valores de 1% y 2% son comunes en resistencias de precisión de 5 franjas.
Las resistencias de 5 dígitos son comúnes en multímetros, equipos de medición
y equipos de precisión.
Se leen los colores de forma similar a las resistencias de 4 dígitos, los
3 primeros colores son dígitos, la cuarta franja es la cantidad de ceros
y el quinto color la tolerancia, siendo común el color café (1%).
En las imágenes:
amarillo violeta negro café café = 4700Ω - 1%
rojo amarillo negro rojo café = 24000Ω - 1%
resistores de 5 y 10 vatios
Los resistores de mayor potencia (5W, 10W, etc.) pueden tener impreso el valor real,
También algunas que utilizan valores como 0R1 para 0,1 ohmios o 2R2 para 2,2Ω
parecido a las resistencias de montaje superficial (SMD),
Incluso algunos fabricantes utilizan Ω como decimal (4Ω7 para representar 4,7Ω, etc.)
Tambien utilizan múltiplos, por ejemplo 8K2 es 8200Ω o sea 8,2K.
Tambien tenemos las resistencias variables o potenciómetros:
